Messwerkzeug¶
Das AgnosPCB AOI-System enthält ein Messwerkzeug, mit dem Bediener die Abmessungen von Bauteilen überprüfen, Abstände zwischen Bauteilen messen und Flächen direkt innerhalb der Benutzeroberfläche berechnen können, ohne externe Werkzeuge zu verwenden.
Video¶
Eine vollständige Einführung in diese Funktion finden Sie im folgenden Video:
1. Bild auswählen¶
Wählen Sie ein Referenzbild aus, auf dem Sie eine Messung durchführen möchten, oder erfassen Sie eine UUI.
2. Messwerkzeug öffnen¶

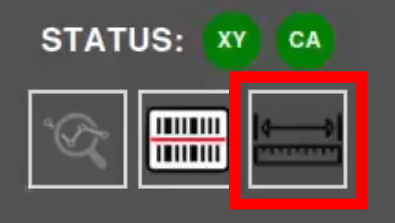

Klicken Sie auf die Schaltfläche des Messwerkzeugs in der oberen Symbolleiste. Klicken Sie anschließend auf den gewünschten Bereich, um eine vergrößerte Ansicht der ausgewählten Region zu öffnen.

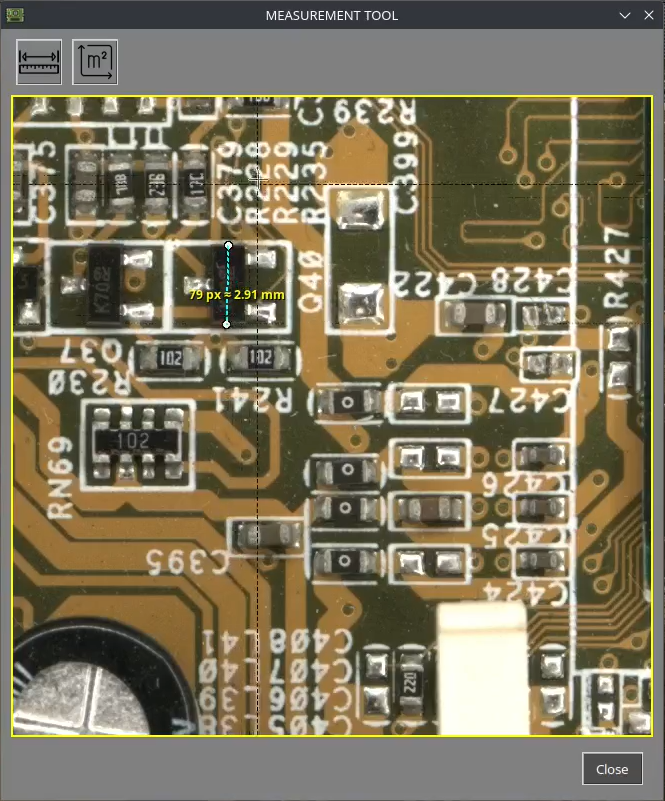

3. Messung durchführen¶
Wählen Sie den Messmodus aus:
- Abstand (mm/px) zum Messen des Abstands zwischen zwei Punkten.
- Fläche (mm²/px²) zum Messen einer Oberfläche.
Definieren Sie anschließend die Messung, indem Sie die gewünschten Punkte oder den gewünschten Bereich im Bild auswählen.
Ergebnis¶
Das System zeigt die Messung direkt auf dem Bildschirm an und ermöglicht so eine schnelle Überprüfung von Abmessungen und Abständen während der Inspektion.
